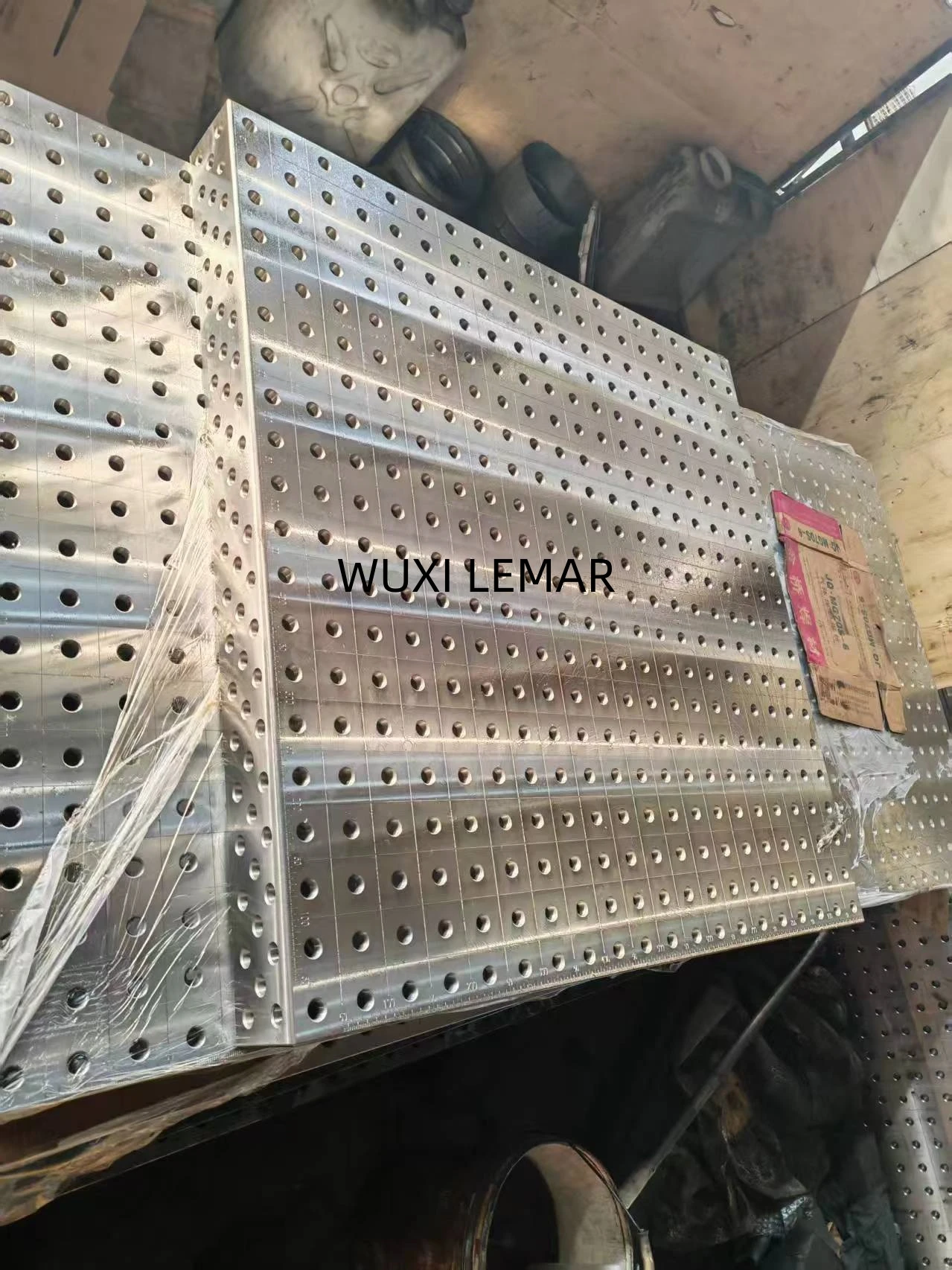

Modulaarinen 3D-hitsausalusta

Materiaali: Teräs/valurauta
Käyttökohde: Hitsaus ja kokoaminen
Prosessi: CNC-työstö
Pintakäsittely: Normaali/Nitridoitu
Tyyppi: 3D
Merkki: Lemar

Lähetä kysely

Tuotteen kuvaus

3D Modular Welding Platform on kolmiulotteisen joustavan hitsaustyökalujärjestelmän ydinkuormitusta-kantava ja asemointikomponentti. Pohjimmiltaan se on erittäin -tarkkuusmetallilevy, joka on peitetty standardoiduilla paikoitusrei'illä. Sitä voidaan käyttää erilaisten modulaaristen kiinnittimien kanssa työkappaleiden nopeaan kiinnittämiseen, kohdistamiseen ja hitsaukseen, ja sitä käytetään laajalti automatisoidussa hitsauksessa, joustavissa tuotantolinjoissa sekä pienten ja keskisuurten -erien monimutkaisten komponenttien käsittelyssä.

yhden{0}}ratkaisun

ammattitaitoinen tiimi

korkea laatu

Tekniset tiedot ja mallinumero

Monitoimiset litteät hitsauspöydät on jaettu pääasiassa kahteen sarjaan, D28 ja D16, jotka tarjoavat erilaisia kokovaihtoehtoja (yleiset koot: 1000×1000mm – 4000×2000mm), jotka sopivat eri työkappaleen kokoihin ja työtilavaatimuksiin.

Welding Jig Table

Ydinrakenne ja materiaalit

Perusmateriaalit ja valmistusprosessi
Päärunko on valmistettu lujasta-harmaavaluraudasta (HT250/HT300) tai seosteräksestä (Q355), ja se käy läpi karkaisun + karkaisun + typpikäsittelyn. Pinnan kovuus voi saavuttaa HRC 50-60, mikä tarjoaa kulutuskestävyyden ja hitsauslämmön muodonmuutoksen kestävyyden.
Kohdistusreiät on käsitelty tarkkuusporauksella, jolloin saadaan sileät, purseet{0}}reiät seinät. Reiän etäisyyden toleranssia säädetään ±0,05 mm:n sisällä, mikä varmistaa valaisimen paikannustarkkuuden.

Reikäjärjestelmän suunnittelu (ydinominaisuus)
Tärkeimmät tekniset tiedot sisältävät D16-sarjan (asemointireiän halkaisija φ16mm, reikäväli 50mm/100mm) ja D28-sarjan (asemointireiän halkaisija φ28mm, reikien etäisyys 50mm/100mm). Jotkut raskaat{9}}mallit tukevat φ30/φ40-reikäjärjestelmiä.
Kohdistusreiät on jaettu tasaisesti työkalulevyn yläpinnalle ja sitä ympäröiville sivuille, mikä tukee monisuuntaista kiinnitystä ja mahdollistaa työkappaleen kolmiulotteisen paikantamisen (X/Y/Z-akselit) ja kulman säätämisen (kallistus, kierto).
Reikätyyppi on enimmäkseen upotettujen reikien ja kierrereikien komposiittirakenne, joka mahdollistaa nopean paikantamisen asettamalla paikalleen kohdistustappeja ja kiinnikkeiden tai työkappaleiden suoran kiinnityksen pulteilla.

Päätoiminnot ja toimintaperiaatteet

Tarjoaa vertailutason: Toimii absoluuttisena referenssinä kaikissa paikoitus- ja mittauksissa varmistaen, että kaikki kiinteät työkappaleen elementit ovat yhtenäisessä, tarkassa koordinaattijärjestelmässä.

Rajattomat yhdistelmämahdollisuudet: Käyttäjät suunnittelevat paikannuspisteet levylle työkappaleen 3D-piirustusten perusteella. Sitten ne valitsevat "rakennuspalojen" tapaan sopivat vakiokomponentit (esim. erikorkuiset tukipalikat + yleispallonivel + erillinen puristin) ja kiinnittävät ne levyn kierrereikiin pulteilla, jolloin syntyy työkappaleen muotoa vastaava tuki- ja kiinnitysjärjestelmä.

Nopea uudelleenkonfigurointi: Kun hitsaus on valmis, nämä vakiokomponentit voidaan helposti purkaa. Kun uusi työkappale on valmistettava, suunnittele ja asenna komponentit uudelleen; jokaiselle uudelle tuotteelle ei tarvitse suunnitella ja valmistaa omaa valaisinta.

Tuotteiden sertifiointi

CE-sertifikaatti

Liiketoimintalupa

Miksi valita meidät

Yrityksemme on läpäissyt ISO90001-laatujärjestelmän sertifioinnin, CE-sertifikaatin, ISO14001-ympäristöjärjestelmän sertifioinnin.

Yrityksemme noudattaa omistautumisen, ahkeruuden ja tarkkuuden liiketoimintafilosofiaa.

Markkinoiden kysynnän ohjaama, teknologinen innovaatio, pääoman käyttö välineenä, tieteellinen johtaminen kulmakivenä, omistettu kiitollisuudelle ja palautteelle, tarjota asiakkaille vastinetta rahalle{0}}vastinetta-vastineesta, osakkeenomistajille ja työntekijöille erääntyneiden tuottojen tuominen ja nykyaikaisen tuotannon käynnistäminen.

Kustannussäästöjä

Säästä rahaa logistiikkapalvelumme avulla ja hyödynnä nopeat toimitukset.

Erilaisia palveluita

Tarjoamme toimitusvarmuuden. Voit käyttää online-seurantajärjestelmäämme tarkistaaksesi missä rahtisi on.

Todistettu kokemus

Tuhannet tyytyväiset asiakkaat, sadat pysyvät asiakkaat ovat työmme tulosta.

Laadukkaat tuotteet

Modulaarinen 3D-hitsausalustamme on saavuttanut kansainväliset laatustandardit,

Tekninen tuki

Myynnin jälkeisessä-palvelussa tarjoamme teknisiä palveluita, kuten asennuksen sekä käyttöönoton ja huollon.

Ilmainen tuki

Jos sinulla on kysyttävää tuotteesta, ota meihin yhteyttä, niin tarjoamme sinulle ilmaista tukea koko elämän ajan.

Mukana lisävarusteet ja sovellusskenaariot

3D-hitsauskiinnityslevy vaatii seuraavat lisävarusteet täydellisen kiinnitys- ja asemointitoiminnon saavuttamiseksi:
Asemointielementit: kohdistustapit, paikannuslohkot, V-lohkot, kulmalevyt
Kiinnityselementit: pikakiinnikkeet-, pneumaattiset puristimet, hydrauliset puristimet
Tukielementit: tukipilarit, säädettävät tukijalat, neliömäiset lohkot
Liitoselementit: liitospultit, kohdistustapit, liitoslevyt

Tyypilliset sovellusskenaariot:
Auton osien valmistus: Pienten, tarkkojen komponenttien, kuten auton runkojen, alustan ja ovien saranoiden, hitsaus.
Robottihitsauksen tuotantolinjat: Toimii referenssialustana robottihitsauksessa, mikä mahdollistaa työkappaleiden tarkan paikantamisen ja hitsauksen erissä automatisoiduilla kiinnikkeillä.
Peltityöstö ja teräsrakenteet: Pienten metallilevyosien, hyllyn kiinnikkeiden, aidan runkojen ja muiden yksinkertaisten rakenneosien käsittely.
Räätälöidyt hitsaustarpeet: pienten erien hitsaus ei--vakioosia, mikä mahdollistaa nopeat kiinnikkeiden vaihdot ja alemmat tuotantokustannukset

Asiakaskuvia

Alustan nimelliskuorma on 2 tonnia ilman muodonmuutoksia, pöydän pinnan kovuus HB170-240, iskunkestävä-ja kulutusta-kestävä, ja sen käyttöikä on kaksinkertainen tavallisiin alustoihin verrattuna! Tarjoamme tehdashinnan-suoran, säästäen 30–40 % eurooppalaisiin ja amerikkalaisiin brändeihin verrattuna vastaavissa kokoonpanoissa! Tarjoamme myös kaksi toimituskanavaa (meri/ilma), täydelliset tulliasiakirjat, 1 vuoden ilmaisen takuun ja elinikäisen teknisen tuen, joka vastaa nopeasti myynnin jälkeisiin ongelmiin!

Meidän valitseminen ei ole vain hitsausaseman valintaa, vaan kustannustehokkaan ja tehokkaan automatisoidun hitsausratkaisun valitsemista!

Kysy nyt saadaksesi räätälöity ratkaisusuunnittelu! Odotamme innolla yhteistyötä kanssasi saavuttaaksemme molemminpuolista menestystä maailmanlaajuisilla korkealaatuisilla{0}}valmistusmarkkinoilla!
